Est-il possible de déployer une architecture réseau en extérieur ?

Déploiement de caméras de vidéo-surveillance, installation de bornes wifi dans un camping, utilisation de matériels connectés pour l'élevage agricole, mise en place de barrières de sécurité sur les parkings… dans de nombreux cas, vous êtes contraints d'installer votre matériel réseau en extérieur. Il faut donc faire attention aux conditions météorologiques. Plusieurs considérations sont à prendre en compte pour effectuer un déploiement réussi.

Découvrez dans cet article, toutes les précautions d'usage à prendre ainsi que tous les équipements indispensables pour la mise en place de votre architecture réseau en extérieur.

Sommaire :
- Pourquoi est-il important de rendre étanche une architecture réseau en extérieur ?
- Quels types d'équipements dois-je utiliser pour mon réseau à l'extérieur ?
- Puis-je utiliser mes cordons RJ45 classiques en extérieur ?
- Quelles sont les applications nécessitant une installation étanche ?
- Quels les équipements indispensables pour rendre son architecture réseau étanche ?
- Quels sont les normes et standards à respecter pour les équipements réseau étanches ?
- Vous avez un projet de déploiement d'architecture réseau en extérieur ? Notre équipe d'expert est à votre écoute.



Pourquoi est-il important de rendre étanche une architecture réseau en extérieur ?

A l'origine, les équipements réseau ne sont pas adaptés pour une utilisation en extérieur. L'objectif d'utiliser des équipements spécifiques est de s'assurer que la continuité de service soit pérenne dans le temps.

Il est important de rendre étanche son architecture réseau en extérieur pour éviter la dégradation des câbles en milieu hostiles. Si on utilise du câblage classique en extérieur et qu'on l'expose aux rayons du soleil, la gaine du câble va durcir et devenir cassante. Il est alors indispensable d'utiliser du câble spécifiquement conçu pour une utilisation en extérieur.

Au même titre, toutes les connexions entre vos équipements réseau doivent être protégées contre l'humidité pour lutter contre le phénomène de corrosion. Une liaison réseau non protégée finira forcément par se corroder.

Prendre le temps de préparer le déploiement de son architecture réseau en extérieur permet d'éviter la maintenance répétitive et coûteuse de votre matériel réseau.



Quels types d'équipements dois-je utiliser pour mon réseau à l'extérieur ?

- Dois-je utiliser des équipements étanches fabriqués pour l'extérieur ?

Utiliser des équipements de réseau conçus pour être utilisés en extérieur est l'idéal. Certains équipements réseaux sont pensés dès leur fabrication pour être utilisé en sécurité en extérieur. Dans le cadre d'une nouvelle installation, vous pouvez faire le choix de vous équiper directement avec des équipements spécialisés.

Dans le cadre d'une architecture réseau étanche, les équipements à utiliser sont similaires mais présentent de légères différences. Ils possèdent des joints supplémentaire pour assurer l'étanchéité. Malgré les différences esthétiques le mode de fonctionnement réseau reste le même.

- Puis-je utiliser des équipements non conçus pour l'extérieur ?

La majorité des équipements de réseau ne sont pas conçus pour être utilisés à l'extérieur, ils sont destinés à une utilisation en intérieur dans un endroit sec. Si vous souhaitez conserver ce matériel, il existe des solutions permettant de les protéger en les rendant étanche.



Puis-je utiliser mes cordons RJ45 classiques en extérieur ?

Il est déconseillé d'utiliser des cordons RJ45 classiques en extérieur, car ils ne sont pas conçus pour être utilisés dans des conditions météorologiques difficiles. Les cordons RJ45 classiques ne sont pas étanches et ne sont pas protégés contre les intempéries, ils peuvent donc rapidement être endommagés par l'humidité et les variations de température. Utiliser un cordon RJ45 classique réduira drastiquement sa durée de vie, nécessitera un remplacement régulier et une augmentation des coûts. D'autres part, les cordons RJ45 classiques ne sont pas conçus pour être installés dans des endroits exposés au soleil. Les rayons UV ont pour conséquences de favoriser la dégradation de ces derniers.

Il est recommandé d'utiliser des cordons de réseau conçus spécifiquement pour être utilisés en extérieur. Ces cordons, dit "Outdoor", sont généralement étanches et protégés contre les intempéries, ils sont conçus pour résister aux dégradations dues à la lumière du soleil et aux rayons UV. De plus, ils sont souvent renforcés pour être plus résistants aux chocs et à la pression, ce qui en fait une option plus adaptée pour une utilisation en extérieur.



Quelles sont les applications nécessitant une installation étanche ?

Il y a plusieurs domaines d'applications qui nécessitent une installation étanche :

- Les réseaux de télécommunicationsArchitecture réseau télécom 4G 5G antenne réseau mobile

L'architecture réseau des services de télécommunications est souvent installée en extérieur. Les antennes de diffusion pour la téléphonie et la télévision sont alimentées en réseau par un coffret réseau, un switch et des câbles. Ces derniers se situant en extérieur en bas des pylônes, il est de ce fait primordial d'utiliser des équipements de réseau étanches pour protéger le matériel coûteux mis en place la pour la diffusion des données.



- Les supermarchésArchitecture réseau étanche supermarché poissonnerie

Dans un supermarché, les balances et caisses connectées en réseau sont très prisées en rayon boucherie, charcuterie et poissonnerie. Ces équipements électroniques peuvent être sujet à des projections de liquides quotidiennement et doivent être protégés contre les dégâts liés à l'humidité.





- Parkings Parking barrière réseau étanche

Les parkings professionnels privés avec barrière automatique levante et distributeur de ticket à l'entrée nécessitent une installation réseau étanche en raison de leur emplacement à risque d'humidité en extérieur.





- Loisirs extérieurs

Piscine connectée chauffe eau

Les services de loisirs, comme les piscines et les spas, doivent comportés des équipements réseau étanches pour une protection optimale contre l'humidité ambiante, les risques de projections de liquides et les variations de température.







- Caméras de vidéo-surveillanceInstallation étanche caméra de surveillance extérieur

Une des premières motivations au déploiement d'une architecture réseau en extérieur est l'installation de caméras de vidéo surveillance. Afin de garantir une durée de vie optimale de vos équipements de surveillance, ils doivent être parfaitement étanches. Les intempéries du quotidien ne doivent pas rendre votre système de sécurité instable.

Bon à savoir : Comment installer correctement une caméra de vidéo surveillance en extérieur ?

Tous les câbles apparents à l'extérieur doivent être disposés en forme de goutte d'eau. C'est un indispensable pour diriger naturellement l'eau de pluie vers le sol. Un câble mal disposé pourrait conduire à une infiltration d'eau dans la caméra.

caméras



- Pièces intérieurs avec risque d'humiditéGarage humide équipement réseau étanche

Une infrastructure étanche n'est pas réservée à une utilisation en extérieur. Certaines pièces présentant un taux d'humidité élevé peuvent être équipés d'équipements étanches.
C'est également le cas des pièces à risque comme les garages ou les établis de bricolage dans lesquels des liquides pourraient fuir. Il s'agit de mesures préventives pour éviter des dégradations sur le réseau dans sa globalité.



- Entrepôts industriels poussiéreuxEntrepôt industriels poussière scierie réseau étanche

L'installation d'équipements réseau étanche ne se limite pas à la protection de l'humidité. Les entrepôts industriels dont la fabrication de produits génère de la poussière et des particules volatiles peuvent obstruer, voir endommager les connexions réseau.





Quels les équipements indispensables pour rendre son architecture réseau étanche ?

- Le câble outdoor

Comme vu précédemment dans la partie "Puis-je utiliser mes cordons RJ45 classiques en extérieur ?", il est fortement recommandé d'utiliser des câbles spécifiquement conçus pour une utilisation à l'extérieur. Ce câble spécifique est fabriqués à partir de matériaux résistants à l'eau et aux intempéries. La gaine de ces câbles intègre une protection anti-UV pour garantir une intégrité du câble malgré les variations de températures et les rayons du soleil.

- Le coupleur étanche

Schéma coupleur étanche bague tube joint étanchéité silicone

Un coupleur étanche réseau est un dispositif qui permet de relier deux câbles Ethernet avec connecteur RJ45 de manière étanche, ce qui est particulièrement utile pour les applications en extérieur. Il est idéal pour réaliser les connexions en extérieur ainsi que dans les environnements industriels humides. Le coupleur est doté de joints d'étanchéité en silicone, il protège les câbles contre l'humidité et empêche les fuites, ce qui est crucial pour garantir la sécurité et le bon fonctionnement des équipements.

Connecteur étanche GIF

Bon à savoir : le coupleur étanche est indispensable dans le cas ou vous souhaitez connecter deux différents équipés de connecteurs RJ45 à leurs extrémités. Si vous souhaitez réaliser une connexion étanche entre 2 câbles monobrins, vous pouvez utiliser un réceptacle étanche pour module de connexion.



- Les traversées de panneaux étanchesCoupleur RJ45 étanche pour milieu industriel poussière projection eau humide

La traversée de panneau étanche est généralement constituée d'un tube ou d'un manchon qui est inséré dans un panneau ou une goulotte murale. Elle permet de protéger la connectique RJ45 des poussières ou de l'humidité grâce à un capuchon amovible.

  • Comment fonctionne une traversée de panneaux étanche RJ45 ?

    Schéma utilisation traversée de panneau étanche RJ45 architecture réseau protection poussière projection eauUne traversée de panneau étanche RJ45 est un coupleur RJ45 qui présente deux parties distinctes. Une partie du coupleur est interne et une deuxième partie est externe. La partie interne se situe à l'intérieur d'une goulotte ou d'un panneau. La partie externe se situe de l'autre côté du plastron. La partie accessible à l'extérieur de la goulotte permet le raccordement d'un cordon RJ45. Lorsque son utilisation est nécessaire, il suffit de dévisser le capuchon amovible et y connecter votre équipement. Lorsque personne n'a besoin d'utiliser le connecteur, le capuchon amovible est fermé. Le capuchon fermé permet de prévenir l'intrusion de projections de liquides et de particules de poussières.




Traversée de panneau avec coupleur CAT 6 étanche IP67 acheter.png                     Traversée de panneau avec coupleur CAT 6A étanche IP67 acheter




- Le coffret ou armoire réseau étanche

Un coffret ou armoire réseau étanche fonctionne sensiblement comme un coffret ou armoire réseau classique. Le coffret outdoor est conçu spécifiquement pour une utilisation en extérieur ou dans un lieu à fort taux d'humidité. Il vous permet d'accueillir les différents composants de votre réseau informatique et téléphonique dans un environnement étanche.

  • En quoi un coffret étanche diffère-t-il d'un coffret réseau classique ?

    Un coffret réseau étanche est certifié IP55, c'est-à-dire qu'il est protégé contre la pénétration de poussière et les projections d'eau qui pourrait nuire au bon fonctionnement des équipements interne.
    Les arrivées de câbles se font par le fond du coffret avec des presses étoupes étanches en PVC. Les connexions sont donc protégées contre le ruissellement de l'eau.
    Le toit du coffret est mobile grâce à une charnière et permet de protéger les ventilateurs actifs. Les emplacement de ventilation passifs positionnés sur les panneaux latéraux sont également étanches. En effet, la taule du coffret est modelée de sorte à rendre possible l'évacuation de la chaleur tout en permettant l'écoulement de l'eau sans pénétrer à l'intérieur.

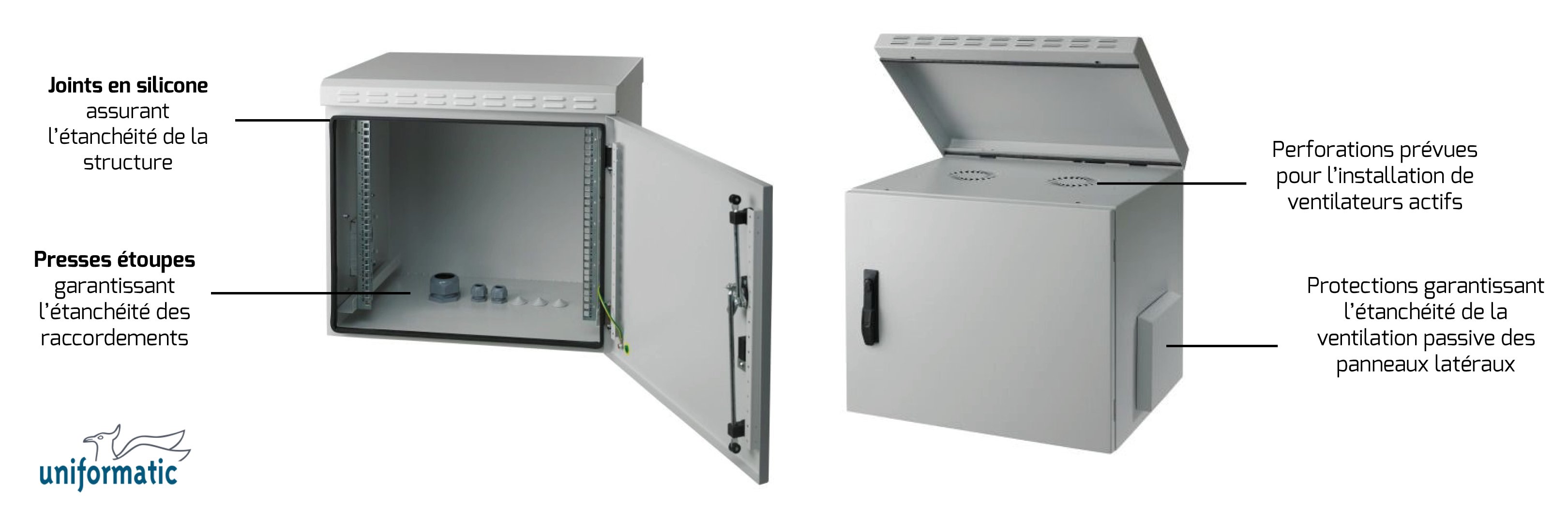

Caractéristiques et avantages dun coffret réseau étanche pour lextérieur-1



Quel coffret étanche choisir



Quels sont les normes et standards à respecter pour les équipements réseau étanches ?

Il existe plusieurs normes et standards à respecter pour les équipements de réseau étanches :

- La norme IP (Indice de Protection ou Ingress Protection en anglais)

La norme IP définit les différents niveaux de protection contre l'humidité et la poussière qu'offrent les équipements électroniques. La norme IP est un standard international mis en place par la CEI (Commission Electrotechnique internationale) adopté par la suite pour constituer les normes européennes. Les équipements dit "étanches" pour l'installation d'une architecture réseau en extérieur doivent comporter à minima une protection IP65.



1er chiffre IP Protection contre la poussière



2ème chiffre IP Protection contre l'eau
0 Aucune protection 0 Aucune protection
1 Protégé contre les corps solides supérieurs à 50 mm 1 Protégé contre les chutes verticales de goutte d’eau
2 Protégé contre les corps solides supérieurs à 12 mm 2 Protégé contre les chutes de gouttes d’eau jusqu’à 15° de la verticale
3 Protégé contre les corps solides supérieurs à 2.5 mm 3 Protégé contre l’eau en pluie jusqu’à 60° de la verticale
4 Protégé contre les corps solides supérieurs à 1 mm 4 Protégé contre les projections d’eau de toutes directions
5 Protégé contre les poussières 5 Protégé contre les jets d’eau de toutes directions à la lance
6  Totalement protégé contre les poussières  6 Protégé contre les jets puissants
6 Totalement protégé contre les poussières  7 Protégé contre les effets de l’immersion ( jusqu’à 1m)
6 Totalement protégé contre les poussières  8 Matériel submersibles dans des conditions spécifiées ( Immersion prolongée) au-delà de 1 m.



Vous avez un projet de déploiement d'architecture réseau en extérieur ? Notre équipe d'expert est à votre écoute.

Quels équipements choisir pour mon projet ? Quelle longueur de câblage est nécessaire pour mon projet ?  En tant que professionnel, nous savons qu'il est beaucoup plus plaisant de parler directement à un humain pour se faire accompagner sur un projet. C'est pourquoi l'ensemble de l'équipe Uniformatic reste disponible pour vous conseiller dans tous vos projets de déploiement d'infrastructure réseau étanche en extérieur, remplissez le formulaire ci-dessous et nous vous contacterons au plus vite.
